Size - Spec

Timing Belts G (XL) Standard Belt Sizes

Product Code
160 XL 037 GB
Nominal Length
(inch) x 10
16 inch (406.40 mm)		 Tooth Profile Nominal Width
(inch) x 100
0.37 inch (9.5 mm)		 GB Type (rubber)

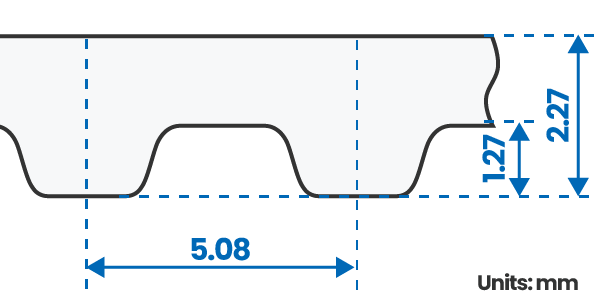

Tooth Profile
Tooth Profile
Width Lineup
Nominal width Belt width (mm)
0256.4
0317.9
0379.5
05012.7

Belt Sizes

Product Code Number of teeth  Pitch Length (mm)
60 XL‐GB 30 152.40
64 XL‐GB 32 162.56
68 XL‐GB 34 172.72
70 XL‐GB 35 177.80
74 XL‐GB 37 187.96
76 XL‐GB 38 193.04
78 XL‐GB 39 198.12
80 XL‐GB 40 203.20
82 XL‐GB 41 208.28
84 XL‐GB 42 213.36
86 XL‐GB 43 218.44
88 XL‐GB 44 223.52
90 XL‐GB 45 228.60
92 XL‐GB 46 233.68
94 XL‐GB 47 238.76
96 XL‐GB 48 243.84
98 XL‐GB 49 248.92
100 XL‐GB 50 254.00
102 XL‐GB 51 259.08
104 XL‐GB 52 264.16
106 XL‐GB 53 269.24
108 XL‐GB 54 274.32
110 XL‐GB 55 279.40
112 XL‐GB 56 284.48
114 XL‐GB 57 289.56
116 XL‐GB 58 294.64
118 XL‐GB 59 299.72
120 XL‐GB 60 304.80
122 XL‐GB 61 309.88
124 XL‐GB 62 314.96
126 XL‐GB 63 320.04
128 XL‐GB 64 325.12
130 XL‐GB 65 330.20
134 XL‐GB 67 340.36
136 XL‐GB 68 345.44
138 XL‐GB 69 350.52
140 XL‐GB 70 355.60
142 XL‐GB 71 360.68
144 XL‐GB 72 365.76
146 XL‐GB 73 370.84
148 XL‐GB 74 375.92
150 XL‐GB 75 381.00
152 XL‐GB 76 386.08
154 XL‐GB 77 391.16
156 XL‐GB 78 396.24
158 XL‐GB 79 401.32
160 XL‐GB 80 406.40
162 XL‐GB 81 411.48
164 XL‐GB 82 416.56
166 XL‐GB 83 421.64
168 XL‐GB 84 426.72
170 XL‐GB 85 431.80
172 XL‐GB 86 436.88
174 XL‐GB 87 441.96
176 XL‐GB 88 447.04
178 XL‐GB 89 452.12
180 XL‐GB 90 457.20
182 XL‐GB 91 462.28
184 XL‐GB 92 467.36
186 XL‐GB 93 472.44
188 XL‐GB 94 477.52
190 XL‐GB 95 482.60
192 XL‐GB 96 487.68
194 XL‐GB 97 492.76
Product Code Number of teeth  Pitch Length (mm)
196 XL‐GB 98 497.84
198 XL‐GB 99 502.92
200 XL‐GB 100 508.00
202 XL‐GB 101 513.08
204 XL‐GB 102 518.16
206 XL‐GB 103 523.24
210 XL‐GB 105 533.40
212 XL‐GB 106 538.48
216 XL‐GB 108 548.64
218 XL‐GB 109 553.72
220 XL‐GB 110 558.80
228 XL‐GB 114 579.12
230 XL‐GB 115 584.20
234 XL‐GB 117 594.36
236 XL‐GB 118 599.44
240 XL‐GB 120 609.60
250 XL‐GB 125 635.00
254 XL‐GB 127 645.16
260 XL‐GB 130 660.40
270 XL‐GB 135 685.80
276 XL‐GB 138 701.04
280 XL‐GB 140 711.20
282 XL‐GB 141 716.28
290 XL‐GB 145 736.60
300 XL‐GB 150 762.00
310 XL‐GB 155 787.40
314 XL‐GB 157 797.56
320 XL‐GB 160 812.80
330 XL‐GB 165 838.20
332 XL‐GB 166 843.28
340 XL‐GB 170 863.60
348 XL‐GB 174 883.92
352 XL‐GB 176 894.08
360 XL‐GB 180 914.40
364 XL‐GB 182 924.56
370 XL‐GB 185 939.80
376 XL‐GB 188 955.04
380 XL‐GB 190 965.20
384 XL‐GB 192 975.36
388 XL‐GB 194 985.52
390 XL‐GB 195 990.60
396 XL‐GB 198 1005.84
414 XL‐GB 207 1051.56
424 XL‐GB 212 1076.96
450 XL‐GB 225 1143.00
460 XL‐GB 230 1168.40
478 XL‐GB 239 1214.12
480 XL‐GB 240 1219.20
490 XL‐GB 245 1244.60
522 XL‐GB 261 1325.88
532 XL‐GB 266 1351.28
540 XL‐GB 270 1371.60
552 XL‐GB 276 1402.08
564 XL‐GB 282 1432.56
592 XL‐GB 296 1503.68
600 XL‐GB 300 1524.00
616 XL‐GB 308 1564.64
630 XL‐GB 315 1600.20
670 XL‐GB 335 1701.80
690 XL‐GB 345 1752.60
754 XL‐GB 377 1915.16
828 XL‐GB 414 2103.12
860 XL‐GB 430 2184.40
